ОФМ – компенсатор сильфонный с внутренней защитой обечайкой и кожухом.

Компенсатор ОФМ представляет конструкцию их сифона и дух парубков с неподвижными фланцами. Внутри поверхность гофры защищена от истирания защитной гильзой.

Фланцевый компенсатор используется в трубопроводах ДУ 32-3200 мм, до P<25кгс/см2. Устанавливается перед насосами для уменьшения вибрации, шума, осевых перемещений. Применяется на трубах с горячей водой и паром.

Компенсаторы ОФМ предназначены для горизонтальных и наклонных трубопроводов. В гофру сверху вваривается воздушник — вентиль, для предупреждения образования гидроударов в момент заполнения магистрали.

Достоинства ОФМ

Компенсаторы относят к необслуживаемому оборудованию, сильфон может сохранять работоспособность в течение 30 лет.
Установить фланцевый компенсатор в Курске можно на разборных линиях и в помещениях, где сварка запрещена.
Фланцевые осевые компенсаторы используют в магистральных бытовых водных и тепловых сетях для подводки до распределительной гребенки, до вертикальных линий разводки.
Фланцевый компенсатор принимает температурные расширения, сохраняет герметичность, подавляет вибрацию и возникновение гидроудара.

Комплектация ОФМ

сильфон из нержавеющей стали в стандартном исполнении имеет 6 гофр;
внутренняя гильза, снижающая сопротивление, износоустойчивая;
направляющие, обеспечивающие жесткость и ограничение движения заходят нахлестом на дальний патрубок по ходу движения;
фланцы и ответные фланцы с присоединением по ГОСТ 12815;
защитный кожух, ограничивающий максимальное сжатие сильфона.

Производство и продажа ОФМ на УЗСК в Курске

Прокладка наземных, подземных теплотрасс связана с предупреждением осевой деформации труб вследствие теплового удлинения. Использование подобных вставок компенсирует тепловое расширение. Компания УЗСК производит стандартные компенсаторы и с изменениями материалов и геометрических размеров под заказ. Чтобы узнать условия покупки и сотрудничества воспользуйтесь контактами, указанными на сайте производителя. У нас вы можете купить компенсаторы по оптимальной цене, которая формируется с учетом высокого качества изделия, с оборудованием поставляется паспорт, сертификаты и декларации ТР ЕАЭС.

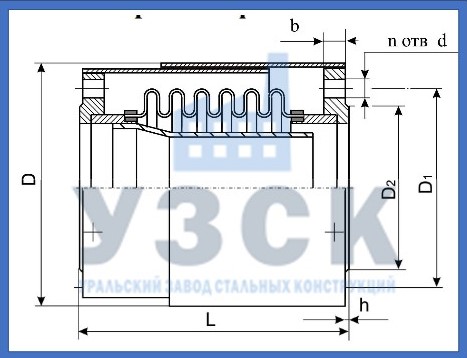

Таблица типоразмеров ОФМ

Условное обозначение	Условное давление, PN МПа (кгс/см²)	Условный диаметр, DN, мм	Размеры, мм								Жесткость осевого хода, С_l , кгс/см	Масса,кг
Условное обозначение	Условное давление, PN МПа (кгс/см²)	Условный диаметр, DN, мм	D	^D1	^D2	L	b	h	d	n	Жесткость осевого хода, С_l , кгс/см	Масса,кг
ОФМ-2,5-65	0,25 (2,5)	65	164	130	110	267	11	3	14	4	32,2	7,1
ОФМ-2,5-80		80	189	150	128	277	11	3	18	4	29,6	8,7
ОФМ-2,5-100		100	209	170	148	298	11	3	18	4	25,9	11,0
ОФМ-2,5-125		125	239	200	178	311	13	3	18	8	24,4	13,0
ОФМ-2,5-150		150	264	225	202	317	13	3	18	8	21,8	16,8
ОФМ-2,5-200		200	321	280	258	405	15	3	18	8	19,4	26,4
ОФМ-2,5-250		250	376	335	312	427	18	3	18	12	17,5	41,7
ОФМ-2,5-300		300	441	395	365	451	18	4	22	12	16,0	53,0
ОФМ-2,5-350		350	491	445	415	466	18	4	22	12	16,0	59,0
ОФМ-2,5-400		400	541	495	565	482	18	4	22	16	14,5	67,2
ОФМ-2,5-500		500	646	600	570	519	20	4	22	16	20,3	97,1
ОФМ-2,5-600		600	761	705	670	557	20	5	26	20	18,4	130,7
ОФМ-2,5-700		700	866	810	775	550	21	5	26	24	19,0	166,0
ОФМ-2,5-800		800	981	920	880	578	21	5	30	24	17,4	202,0
ОФМ-2,5-900		900	1081	1020	980	571	23	5	30	24	25,7	240,4
ОФМ-2,5-1000		1000	1181	1120	1080	590	25	5	30	28	23,1	286,2
ОФМ-6,3-65	0,63 (6,3)	65	164	130	110	267	13	3	14	4	32,2	7,1
ОФМ-6,3-80		80	189	150	128	281	15	3	18	4	29,6	9,9
ОФМ-6,3-100		100	209	170	148	302	15	3	18	4	25,9	12,4
ОФМ-6,3-125		125	239	200	178	317	17	3	18	8	24,4	15,6
ОФМ-6,3-150		150	264	225	202	323	17	3	18	8	21,8	18,7
ОФМ-6,3-200		200	321	280	258	413	19	3	18	8	19,4	28,8
ОФМ-6,3-250		250	376	335	312	449	20	3	18	12	26,3	45,1
ОФМ-6,3-300		300	441	395	365	465	20	4	22	12	24,1	57,2
ОФМ-6,3-350		350	491	445	415	483	22	4	22	12	24,0	72,0
ОФМ-6,3-400		400	541	495	465	522	24	4	22	16	21,7	88,8
ОФМ-6,3-500		500	646	600	570	577	25	4	22	16	27,0	124,3
ОФМ-6,3-600		600	761	705	670	595	25	5	26	20	30,6	166,3
ОФМ-6,3-700		700	866	810	775	586	27	5	26	24	31,7	209,4
ОФМ-6,3-800		800	981	920	880	614	27	5	30	24	29,0	250,4
ОФМ-6,3-900		900	1081	1020	980	603	29	5	30	24	32,1	298,4
ОФМ-6,3-1000		1000	1181	1120	1080	627	31	5	30	28	34,7	358,7
ОФМ-10-65	1,0 (10)	65	184	145	122	269	17	3	18	4	32,2	9,1
ОФМ-10-80		80	199	160	133	279	17	3	18	4	29,6	11,2
ОФМ-10-100		100	219	180	158	302	19	3	18	8	25,9	14,2
ОФМ-10-125		125	249	210	184	315	21	3	18	8	24,4	18,0
ОФМ-10-150		150	284	240	212	321	21	3	22	8	21,8	22,1
ОФМ-10-200		200	341	295	268	417	21	3	22	8	19,4	32,9
ОФМ-10-250		250	396	350	320	438	23	3	22	12	26,3	50,8
ОФМ-10-300		300	446	400	370	469	24	4	22	12	24,1	64,3
ОФМ-10-350		350	506	460	430	478	24	4	22	16	32,0	79,5
ОФМ-10-400		400	571	515	482	508	26	4	26	16	28,9	117,6
ОФМ-10-500		500	676	620	585	544	28	4	26	20	33,8	169,6
ОФМ-10-600		600	786	725	685	561	31	5	30	20	36,8	228,9
ОФМ-10-700		700	901	840	800	574	32	5	30	24	50,8	266,1
ОФМ-10-800		800	1016	950	905	606	35	5	33	24	46,4	322,8
ОФМ-10-900		900	1116	1050	1005	596	38	5	33	28	51,4	379,9
ОФМ-10-1000		1000	1226	1160	1110	620	40	5	33	28	64,1	478,3
ОФМ-16-65	1,6 (16)	65	184	145	122	273	21	3	18	4	32,2	11,1
ОФМ-16-80		80	199	160	133	283	21	3	18	4	29,6	12,4
ОФМ-16-10		100	219	180	158	306	23	3	18	8	25,9	15,9
ОФМ-16-125		125	249	210	184	319	25	3	18	8	24,4	20,4
ОФМ-16-150		150	284	240	212	325	25	3	22	8	32,6	25,4
ОФМ-16-200		200	341	295	268	423	27	3	22	12	29,1	37,0
ОФМ-16-250		250	411	355	320	442	28	3	26	12	35,0	56,4
ОФМ-16-300		300	466	410	370	473	28	4	26	12	32,1	71,3
ОФМ-16-350		350	526	470	430	484	30	4	26	16	40,0	87,0
ОФМ-16-400		400	586	525	482	516	34	4	30	16	57,9	118,6
ОФМ-16-500		500	716	650	585	510	44	4	33	20	60,8	214,8
ОФМ-16-600		600	846	770	685	575	45	5	39	20	61,3	291,4
ОФМ-16-700		700	916	840	800	590	47	5	39	24	69,8	322,8
ОФМ-16-800		800	1026	950	905	620	49	5	39	24	63,7	395,2
ОФМ-16-900		900	1126	1050	1005	610	51	5	39	28	70,6	461,4
ОФМ-16-1000		1000	1261	1170	1110	634	53	5	45	28	87,2	597,8
ОФМ-25-65	2,5 (25)	65	184	145	122	273	21	3	18	8	32,2	10,9
ОФМ-25-80		80	199	160	133	285	23	3	18	8	29,6	13,2
ОФМ-25-100		100	234	190	158	308	25	3	22	8	25,9	18,6
ОФМ-25-125		125	274	220	184	322	27	3	26	8	36,6	25,1
ОФМ-25-150		150	304	250	212	336	27	3	26	8	32,6	31,1
ОФМ-25-200		200	366	310	278	434	29	3	26	12	38,7	46,7
ОФМ-25-250		250	431	370	335	4055	31	3	30	12	35,0	69,8
ОФМ-25-300		300	491	430	390	479	32	4	30	16	40,1	90,1
ОФМ-25-350		350	556	490	450	510	38	4	33	16	56,0	121,5
ОФМ-25-400		400	616	550	505	532	40	4	33	16	72,3	161,1
ОФМ-25-500		500	736	660	615	574	48	4	39	20	74,3	238,5
ОФМ-25-600		600	846	770	720	599	51	5	39	20	73,6	386,5
ОФМ-25-700		700	966	875	820	614	55	5	45	24	88,9	505,5
ОФМ-25-800		800	1081	990	930	647	59	5	45	24	81,1	617,7
ОФМ-25-900		900	1191	1090	1030	635	61	5	52	28	102,8	748,6
ОФМ-25-1000		1000	1321	1210	1140	660	63	5	56	28	104,5	940,5
