Компенсатор отличается тем, что в стандартном исполнении не предусмотрен защитный кожух. Компенсатор устанавливают в Курске на прямых горизонтальных участках трубопроводов горячей и холодной воды, пара. Прибор не используют для установки для перекачки нефти и ее производных, для агрессивных составов в стандартной комплектации. Потребуется другая марка стали для комплектующих. Устанавливают гасители в компрессионных трубопроводах и на линии нагрева. Рассчитываются изделия для использования в системах с давлением 2,5; 6,3; 10; 16; 25 бар. От величины принимаемой нагрузки зависит толщина стенок сильфона и комплектующих.
Технические характеристики и линейные параметры
Устройство предназначено компенсировать температурные удлинения участка трубы, закрепленном на неподвижных опорах. Чтобы сильфон справился с усилием сжатия и компенсировал удлинение, температура подаваемого агента должна быть ниже 200 0 С. При этом диаметр трубы может быть 65 – 1000 мм.
Компенсатор состоит:
- сильфон, выполненный из многослойной нержавеющей стали толщиной меньше 2 мм;
- патрубки, приваренные к сильфону с заходом внутрь, придающие жесткость конструкции.
- установленная внутри гильза имеет Ду основного трубопровода, не создает препятствий движению, приваривается к первому патрубку походу движения.
- фланцы поставляются в комплекте с ответными.
Материал изготовления вспомогательных конструкций стандартный – малоуглеродистая сталь – может быть заменен по желанию заказчика на нержавейку или другую марку металла. Компенсатор можно дополнительно одеть в кожух, который крепится на стойки винтами.
Преимущество применения ОФГ
Используя фланцевые соединения можно быстро собрать магистраль без сварки. Это определяет выбор при прокладке в невентилируемом тесном пространстве или взрывоопасной среде.
Трубопровод и гильза компенсатора имеют один размер, не создается перепад давления.
Малое количество элементов делает конструкцию надежной, необслуживаемой.
Небольшой размер компенсатора уменьшает нагрузку на рабочих при монтаже, занимает мало места в собранном виде.
Купить компенсатор ОФГ в Курске
Уральский завод стальных конструкций уже больше 15 лет занимается изготовлением компенсаторов сильфонных осевых всех типов и размеров. Собственное производство позволяет продавать изделия без торговых накруток.
Купить у нас компенсаторы выгодно:
- Качество гарантируется контролем на всех ступенях производства изделия.
- Выполняем стандартные изделия и по спецзаказу.
- Каждый компенсатор имеет технический паспорт, номер, гарантию производителя на 3 года.
- Организована доставка изделий ж/д транспортом.
Позвоните по телефону, указанному на сайте УЗСК и получите консультацию специалиста в Курске.

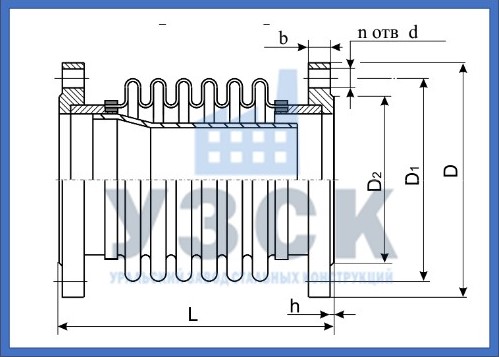

Таблица типоразмеров
| Условное обозначение | Размеры, мм | Жесткость осевого хода, Сλ, кН/м (кгс/см) | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|
| D | S | D1 | L | b | h | |||
| ОФГ-2,5-65 | 160 | 130 | 110 | 267 | 11 | 3 | 32,2 | 5,2 |
| ОФГ-2,5-80 | 185 | 150 | 128 | 277 | 11 | 3 | 29,6 | 6,6 |
| ОФГ-2,5-100 | 205 | 170 | 148 | 298 | 11 | 3 | 25,9 | 8,3 |
| ОФГ-2,5-125 | 235 | 200 | 178 | 311 | 13 | 3 | 24,4 | 10,4 |
| ОФГ-2,5-150 | 260 | 225 | 202 | 317 | 13 | 3 | 21,8 | 13,8 |
| ОФГ-2,5-200 | 315 | 280 | 258 | 405 | 15 | 3 | 19,4 | 22,2 |
| ОФГ-2,5-250 | 370 | 335 | 312 | 427 | 18 | 3 | 17,5 | 34,5 |
| ОФГ-2,5-300 | 435 | 395 | 365 | 451 | 18 | 4 | 16,0 | 44,7 |
| ОФГ-2,5-350 | 485 | 445 | 415 | 466 | 18 | 4 | 16,0 | 52,5 |
| ОФГ-2,5-400 | 535 | 495 | 565 | 482 | 18 | 4 | 14,5 | 59,9 |
| ОФГ-2,5-500 | 640 | 600 | 570 | 519 | 20 | 4 | 20,3 | 88,2 |
| ОФГ-2,5-600 | 755 | 705 | 670 | 557 | 20 | 5 | 18,4 | 120,0 |
| ОФГ-2,5-700 | 860 | 810 | 775 | 550 | 21 | 5 | 19,0 | 154,1 |
| ОФГ-2,5-800 | 975 | 920 | 880 | 578 | 21 | 5 | 17,4 | 187,9 |
| ОФГ-2,5-900 | 1075 | 1020 | 980 | 571 | 23 | 5 | 25,7 | 225,2 |
| ОФГ-2,5-1000 | 1175 | 1120 | 1080 | 590 | 25 | 5 | 23,1 | 261,3 |
| ОФГ-6,3-65 | 160 | 130 | 110 | 267 | 13 | 3 | 32,2 | 5,2 |
| ОФГ-6,3-80 | 185 | 150 | 128 | 281 | 15 | 3 | 29,6 | 7,8 |
| ОФГ-6,3-100 | 205 | 170 | 148 | 302 | 15 | 3 | 25,9 | 9,7 |
| ОФГ-6,3-125 | 235 | 200 | 178 | 317 | 17 | 3 | 24,4 | 13,0 |
| ОФГ-6,3-150 | 260 | 225 | 202 | 323 | 17 | 3 | 21,8 | 15,7 |
| ОФГ-6,3-200 | 315 | 280 | 258 | 413 | 19 | 3 | 19,4 | 24,6 |
| ОФГ-6,3-250 | 370 | 335 | 312 | 449 | 20 | 3 | 26,3 | 37,9 |
| ОФГ-6,3-300 | 435 | 395 | 365 | 465 | 20 | 4 | 24,1 | 48,9 |
| ОФГ-6,3-350 | 485 | 445 | 415 | 483 | 22 | 4 | 24,0 | 65,5 |
| ОФГ-6,3-400 | 535 | 495 | 465 | 522 | 24 | 4 | 21,7 | 81,5 |
| ОФГ-6,3-500 | 640 | 600 | 570 | 577 | 25 | 4 | 27,0 | 115,4 |
| ОФГ-6,3-600 | 755 | 705 | 670 | 595 | 25 | 5 | 30,6 | 155,6 |
| ОФГ-6,3-700 | 860 | 810 | 775 | 586 | 27 | 5 | 31,7 | 197,5 |
| ОФГ-6,3-800 | 975 | 920 | 880 | 614 | 27 | 5 | 29,0 | 236,3 |
| ОФГ-6,3-900 | 1075 | 1020 | 980 | 603 | 29 | 5 | 32,1 | 283,2 |
| ОФГ-6,3-1000 | 1175 | 1120 | 1080 | 627 | 31 | 5 | 34,7 | 333,8 |
| ОФГ-10-65 | 180 | 145 | 122 | 269 | 17 | 3 | 32,2 | 7,2 |
| ОФГ-10-80 | 195 | 160 | 133 | 279 | 17 | 3 | 29,6 | 9,1 |
| ОФГ-10-100 | 215 | 180 | 158 | 302 | 19 | 3 | 25,9 | 11,5 |
| ОФГ-10-125 | 245 | 210 | 184 | 315 | 21 | 3 | 24,4 | 15,4 |
| ОФГ-10-150 | 280 | 240 | 212 | 321 | 21 | 3 | 21,8 | 19,1 |
| ОФГ-10-200 | 335 | 295 | 268 | 417 | 21 | 3 | 19,4 | 28,7 |
| ОФГ-10-250 | 390 | 350 | 320 | 438 | 23 | 3 | 26,3 | 43,6 |
| ОФГ-10-300 | 440 | 400 | 370 | 469 | 24 | 4 | 24,1 | 56,0 |
| ОФГ-10-350 | 500 | 460 | 430 | 478 | 24 | 4 | 32,0 | 73,0 |
| ОФГ-10-400 | 565 | 515 | 482 | 508 | 26 | 4 | 28,9 | 110,3 |
| ОФГ-10-500 | 670 | 620 | 585 | 544 | 28 | 4 | 33,8 | 160.7 |
| ОФГ-10-600 | 780 | 725 | 685 | 561 | 31 | 5 | 36,8 | 218,2 |
| ОФГ-10-700 | 895 | 840 | 800 | 574 | 32 | 5 | 50,8 | 254,2 |
| ОФГ-10-800 | 1010 | 950 | 905 | 606 | 35 | 5 | 46,4 | 308,7 |
| ОФГ-10-900 | 1110 | 1050 | 1005 | 596 | 38 | 5 | 51,4 | 364,7 |
| ОФГ-10-1000 | 1220 | 1160 | 1110 | 620 | 40 | 5 | 64,1 | 453,4 |
| ОФГ-16-65 | 180 | 145 | 122 | 273 | 21 | 3 | 32,2 | 9,2 |
| ОФГ-16-80 | 195 | 160 | 133 | 283 | 21 | 3 | 29,6 | 10,3 |
| ОФГ-16-10 | 215 | 180 | 158 | 306 | 23 | 3 | 25,9 | 13,2 |
| ОФГ-16-125 | 245 | 210 | 184 | 319 | 25 | 3 | 24,4 | 17,8 |
| ОФГ-16-150 | 280 | 240 | 212 | 325 | 25 | 3 | 32,6 | 22,4 |
| ОФГ-16-200 | 335 | 295 | 268 | 423 | 27 | 3 | 29,1 | 32,8 |
| ОФГ-16-250 | 405 | 355 | 320 | 442 | 28 | 3 | 35,0 | 49,2 |
| ОФГ-16-300 | 460 | 410 | 370 | 473 | 28 | 4 | 32,1 | 63,0 |
| ОФГ-16-350 | 520 | 470 | 430 | 484 | 30 | 4 | 40,0 | 80,5 |
| ОФГ-16-400 | 580 | 525 | 482 | 516 | 34 | 4 | 57,9 | 111,3 |
| ОФГ-16-500 | 710 | 650 | 585 | 510 | 44 | 4 | 60,8 | 205,9 |
| ОФГ-16-600 | 840 | 770 | 685 | 575 | 45 | 5 | 61,3 | 280,7 |
| ОФГ-16-700 | 910 | 840 | 800 | 590 | 47 | 5 | 69,8 | 310,9 |
| ОФГ-16-800 | 1020 | 950 | 905 | 620 | 49 | 5 | 63,7 | 381,1 |
| ОФГ-16-900 | 1120 | 1050 | 1005 | 610 | 51 | 5 | 70,6 | 446,2 |
| ОФГ-16-1000 | 1255 | 1170 | 1110 | 634 | 53 | 5 | 87,2 | 572,9 |
| ОФГ-25-65 | 180 | 145 | 122 | 273 | 21 | 3 | 32,2 | 9,0 |
| ОФГ-25-80 | 195 | 160 | 133 | 285 | 23 | 3 | 29,6 | 11,1 |
| ОФГ-25-100 | 230 | 190 | 158 | 308 | 25 | 3 | 25,9 | 15,9 |
| ОФГ-25-125 | 270 | 220 | 184 | 322 | 27 | 3 | 36,6 | 22,5 |
| ОФГ-25-150 | 300 | 250 | 212 | 336 | 27 | 3 | 32,6 | 28,1 |
| ОФГ-25-200 | 360 | 310 | 278 | 434 | 29 | 3 | 38,7 | 42,5 |
| ОФГ-25-250 | 425 | 370 | 335 | 455 | 31 | 3 | 35,0 | 62,6 |
| ОФГ-25-300 | 485 | 430 | 390 | 479 | 32 | 4 | 40,1 | 81,8 |
| ОФГ-25-350 | 550 | 490 | 450 | 510 | 38 | 4 | 56,0 | 115,0 |
| ОФГ-25-400 | 610 | 550 | 505 | 532 | 40 | 4 | 72,3 | 153,8 |
| ОФГ-25-500 | 730 | 660 | 615 | 574 | 48 | 4 | 74,3 | 229,6 |
| ОФГ-25-600 | 840 | 770 | 720 | 599 | 51 | 5 | 73,6 | 375,8 |
| ОФГ-25-700 | 960 | 875 | 820 | 614 | 55 | 5 | 88,9 | 493,6 |
| ОФГ-25-800 | 1075 | 990 | 930 | 647 | 59 | 5 | 81,1 | 603,6 |
| ОФГ-25-900 | 1185 | 1090 | 1030 | 635 | 61 | 5 | 102,8 | 733,4 |
| ОФГ-25-1000 | 1315 | 1210 | 1140 | 660 | 63 | 5 | 104,5 | 915,6 |
